ARCHITECTURE VERNACULAIRE

CERAV

« LES CABANES » OU « LES SAVOURNINS BAS » – ALIAS LE « VILLAGE DES BORIES » –

À GORDES, EN VAUCLUSE

Christian Lassure

Projection faite au Musée des Arts et traditions populaires

aux cours de M. Jean Cuisenier et de M. Jean-Marie Pesez (1977-1978)


2e partie

english version

Technique de construction des bâtiments

La ruine de la façade laisse voir en coupe la constitution des parois : deux parements de dalles placées la queue en profondeur, enserrant de petits éléments si nécessaire. Dès l’amorce de la courbe de l’encorbellement, l’épaisseur de la paroi augmente, passant de 0,95 m à 1,15 m (contrepoids nécessaire au débord).

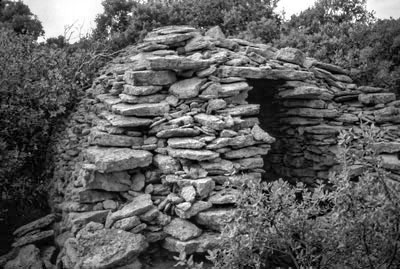

6 - bâtiment a du groupe V, vue du mur pignon effondré

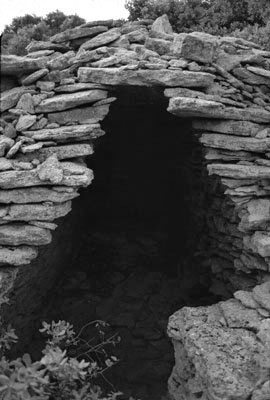

7- idem, vue des deux encorbellements opposés mis au jour par l’effondrement du mur pignon

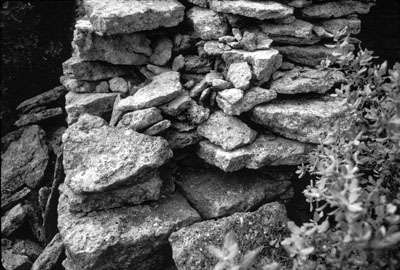

8 - idem, vue en coupe de la paroi gauche

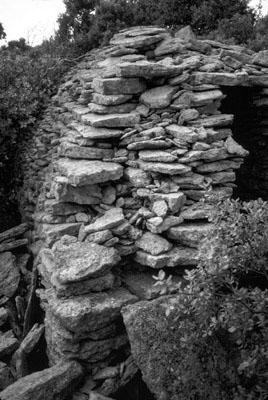

9 - idem, détail des deux parements

À SUIVRE


© CERAV
Le 15 janvier 2004

À référencer comme suit :

Christian Lassure

« Les Cabanes » ou « Les Savournins bas » – alias Le « Village des bories » – à Gordes, en Vaucluse, 2e partie

http://www.pierreseche.com/projection_gordes_architecture.htm

15 janvier 2004
