SI LE PLAN DE LA CABANE EST DÉRIVÉ DU CERCLE
|
|
POSITION
|
|
|
• ouverture dans l'axe médian de la cellule (= plan en forme d'anneau brisé)
|
|
|
|
• ouverture latérale (= plan en forme de crosse d'évêque)
|
à droite
|
à gauche
|
|
• ouverture oblique
|
|
excentrée vers la droite
|
|
excentrée vers la gauche
|
|
|
|
ÉLÉVATION
|
|
|
|
• élévation rectangulaire |
|
|
|
|
|

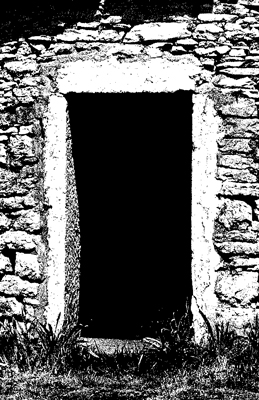

Entrée à élévation rectangulaire (Lot). |
|
|
• élévation en forme de trapèze isocèle
|
grande base en bas
|
grande base en haut
|
|
• élévation en forme d'hexagone rectangle
|
|
|
|
|
|

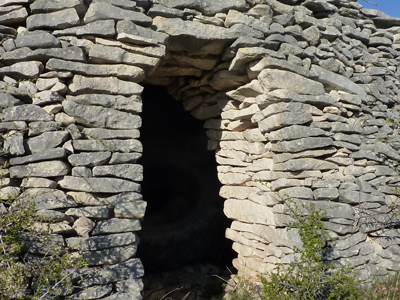

Ferrassières (Drôme) : le haut de l'élévation de l'entrée consiste en deux encorbellements opposés soutenant une dalle formant linteau. |
|
| |
• élévation en forme de losange tronqué aux deux bouts
|
|
• élévation en forme de deux trapèzes isocèles superposés
|
|
• élévation en forme de cylindre-ogive tronqué
|
|
• élévation en forme d'ogive tronquée
|
|
|
• élévation en forme de rectangle surmonté d'un triangle isocèle
|
|
|
|
• élévation en forme de fuseau (ou fusiforme)
|
|
|
SI LE PLAN DE LA CABANE EST QUADRANGULAIRE
|
|
POSITION
|
|
• ouverture occupant tout un côté |
aux bords de même niveau |
à un bord plus en avant que l'autre
|
|
bord droit plus en avant
|
|
bord gauche plus en avant
|
|
|
|
ÉLÉVATION
|
|
• élévation en forme de triangle isocèle
|
|
|
|
• élévation en forme d'ogive (ou d'arc brisé)
|
|
|
• élévation en forme de cylindre-ogive
|
|
|
|
• élévation en forme d'arc brisé outrepassé
|
|
|
|
• élévation en forme d'ogive tronquée
|
|
|
|
• élévation en forme d'hexagone rectangle aplati
|
|
|
|
• élévation en forme de bouteille renflée
|
|
|
|
POSITION
|
|
|
|
• ouverture occupant une partie d'un côté |
ouverture médiane (ou axiale)
|
|
ouverture latérale (ou semi-axiale)
|
|
à droite
|
|
à gauche
|
|
|
|
ÉLÉVATION
|
|
|
|
• élévation rectangulaire
|
|
|
|
• élévation en forme de trapèze isocèle
|
|
grande base en bas |
|
grande base en haut
|
|
|
|
COULOIR
|
|
|
|
• aux parois rectilignes parallèles |
|
|
|
• aux parois ébrasées vers l'extérieur (ou divergentes)
|
|
|
|
• aux parois ébrasées vers l'intérieur (ou convergentes)
|
|
|
|
• à une paroi rectiligne, à l'autre ébrasée
|
|
extérieurement
|
|
intérieurement
|
|
|
|
DÉTAILS DE L'ENTRÉE
|
|
|
|
LINTEAU
|
|
|
|
• à dalle monolithe simple
|
|
plane
|
|
en bâtière
|
|
en saillie
|
|
reposant sur une ou plusieurs poutrelles en bois ou rondins
|
|
surmontée d'une dalle plus courte (linteau double) |
|
|
|
|
|

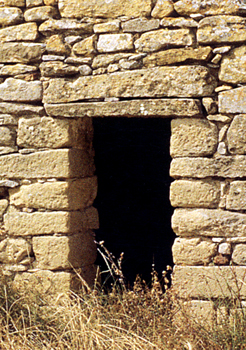

Entrée à deux linteaux superposés (Gard). |
|
|
|
|
• à système de décharge
|
|
dalle horizontale sur deux billettes
|
|
avec vide rectangulaire |
|
|
|
|
|

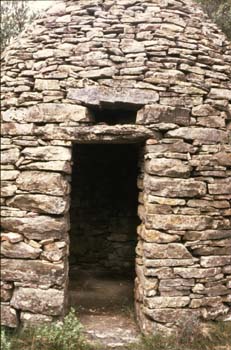

Rectangle de décharge à Blauzac (Gard). |
|
|
|
|
avec remplissage
|
|
dalle horizontale sur deux piles
|
avec vide rectangulaire
|
|
avec remplissage
|
|
deux dalles horizontales superposées, sur billettes
|
|
|
|
 |
|

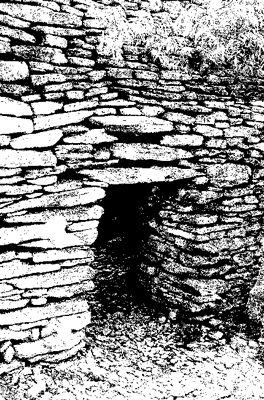

Décharge double au-dessus du linteau (Gard). |
|
| |
|
arc en plein cintre (à claveaux)
|
|
avec vide hémicirculaire |
|
|
|
|
|

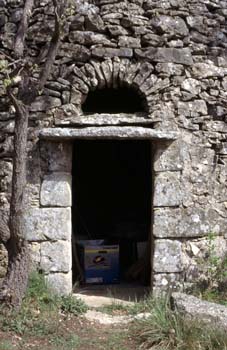

Arc de décharge hémi-circulaire à Blauzac (Gard). |
|
|
|
|
avec remplissage
|
|
tympan ou bâtière formée de deux dalles affrontées
|
|
avec vide triangulaire |
|
|
|
|
|

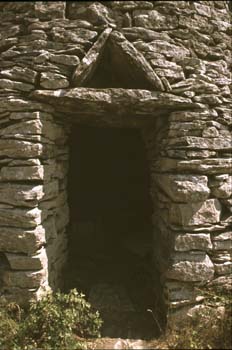

Bâtière de décharge à Uzès (Gard). |
|
|
|
|
avec remplissage
|
|
|
|
• formé d'une poutre en bois |
|
|
|
|
|

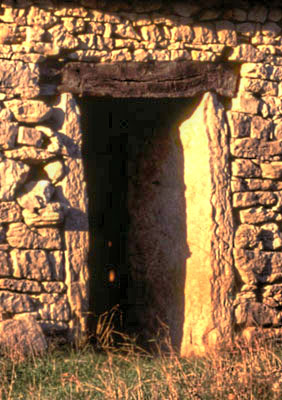

Linteau extérieur formé d'une poutre à Espédaillac (Lot). |
|
|
|
|
ARC DE CLAVEAUX
|
|
|
|
• en plein cintre |
|
|
|
|
|

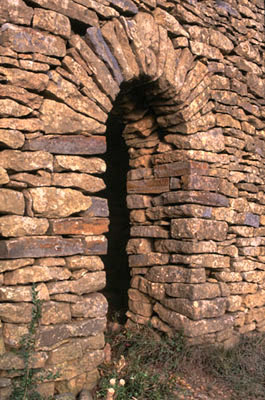

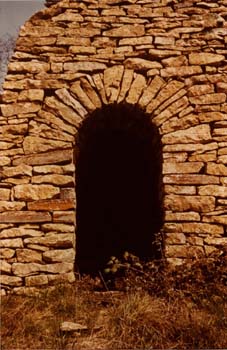

Arc de claveaux en plein cintre au-dessus de l'entrée à Théizé (Rhône). |
|
|
|
|
• surbaissé |
|
|
|
|
|

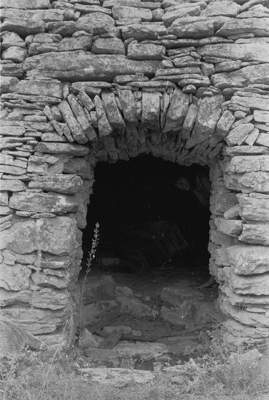

Arc de claveaux surbaissé à Bonnieux (Vaucluse). |
|
|
|
|
MONTANTS OU CÔTÉS
|
|
|
|
• en plaquettes empilées
|
|
|
|
• à chaînage grossier de gros blocs équarris
|
|
|
|
• à chaînage soigné de gros blocs taillés
|
|
de réemploi
|
|
|
|
• formés d'un monolithe vertical surmonté d'un bloc horizontal ou de plusieurs blocs empilés
|
|
sur un côté
|
|
côté droit
|
|
côté gauche
|
|
sur les deux côtés
|
|
|
|
• formés de plaquettes encorbellées et inclinées vers l'extérieur
|
|
|
|
• formés d'une alternance de dalles grandes et petites encorbellées et inclinées vers l'extérieur (ouverture occupant tout un côté)
|
|
|
|
SEUIL
|
|
|
|
• de même nature que le sol de la cellule
|
|
cailloutis
|
|
socle rocheux
|
|
|
|
• muni d'une dalle
|
|
saillante
|
|
non saillante
|
|
de plain-pied avec l'extérieur
|
|
surélevée
|
|
|
|
• plus bas que le sol extérieur retenu par des pierres posées de chant
|
|
|
|
PORTE
|
|
|
|
• en planches cloutées
|
|
|
|
• en fer
|
|
|
|
• fixée sur un chambranle en bois
|
|
fixation à droite
|
|
fixation à gauche
|
|
|
|
• fixée sur des gonds encastrés dans un piédroit
|
|
fixation à droite
|
|
fixation à gauche
|
|
|
|
SYSTÈME DE FERMETURE
|
|
|
|
• verrou
|
|
|
|
• serrure
|
|
|
|
• loquet
|
|
|
|
AXE D'ORIENTATION DE L'ENTRÉE
|
|
|
|
• par rapport aux points cardinaux
|
|
Nord
|
|
Nord-est
|
|
Nord nord-est
|
|
Nord-ouest
|
|
Nord nord-ouest
|
|
Sud
|
|
Sud-est
|
|
Sud sud-est
|
|
Sud-ouest
|
|
Sud sud-ouest
|
|
Est
|
|
Est sud-est
|
|
Est nord-est
|
|
Ouest
|
|
Ouest sud-ouest
|
|
Ouest nord-ouest
|
|
|
|
• par rapport au parcellaire
|
|
entrée regardant la parcelle dans le sens de sa largeur (ou transversalement)
|
|
entrée regardant la parcelle dans le sens de sa longueur (ou longitudinalement)
|
|
|
|
CAS PARTICULIERS
|
|
|
|
• ouverture ménagée au faîte d'un ouvrage d'épierrement d'inclusion et donnant dans la cellule par un escalier
|
|
|
|
• ouverture ménagée au sommet d'une cabane et donnant accès à la cellule par un escalier disposé dans l'épaisseur du mur
|
|
|
Systématique morphologique et terminologique des cabanes en pierre sèche - 6/ Entrée
