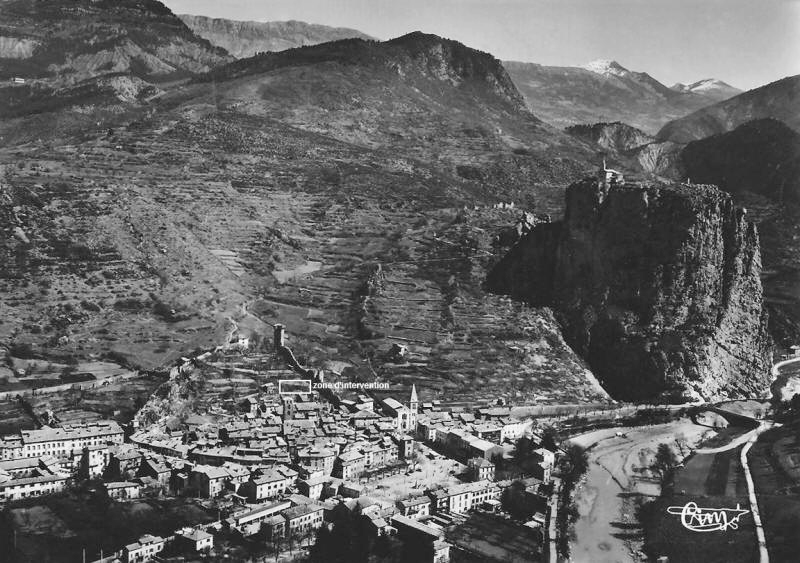

Fig. 1 - Vue à vol d'oiseau de Castellane vers 1950. La zone d'intervention est matérialisée par un rectangle blanc (carte postale grand format des années 1950-1960, éditée par CIM, initiales de Combier Imprimeur Mâcon).

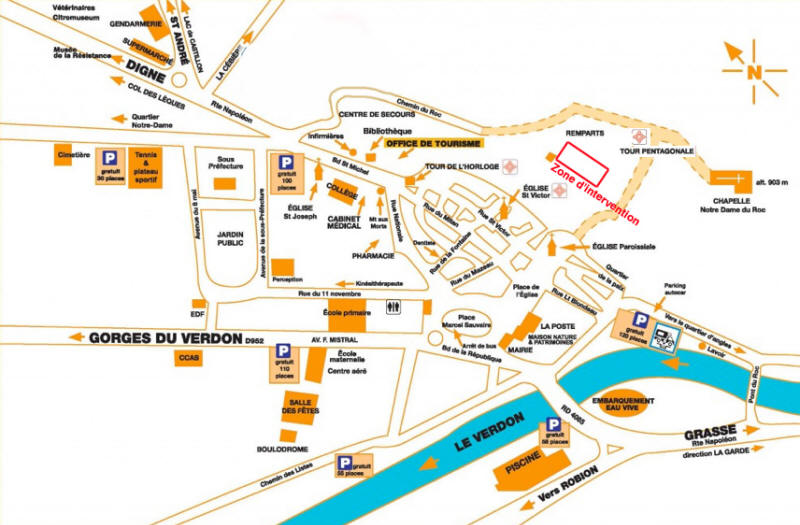

Fig. 2 - Plan de la ville de Castellane. La zone d'intervention est matérialisée par une rectangle rouge.

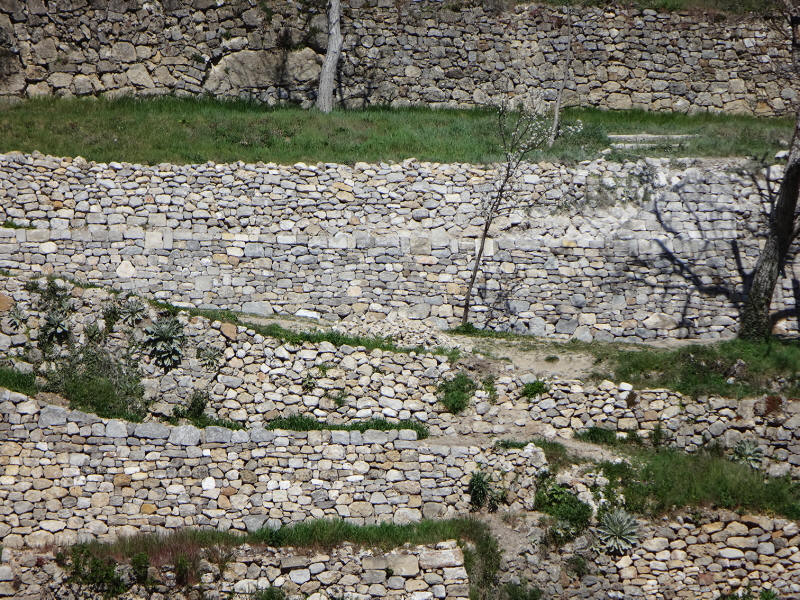

Fig. 3 - Vue générale sud-est des restanques restaurées des Jardins de la Tour, prise depuis le clocher de l'église Saint Victor (les murs restaurés sont ceux ayant un couronnement de gros blocs).

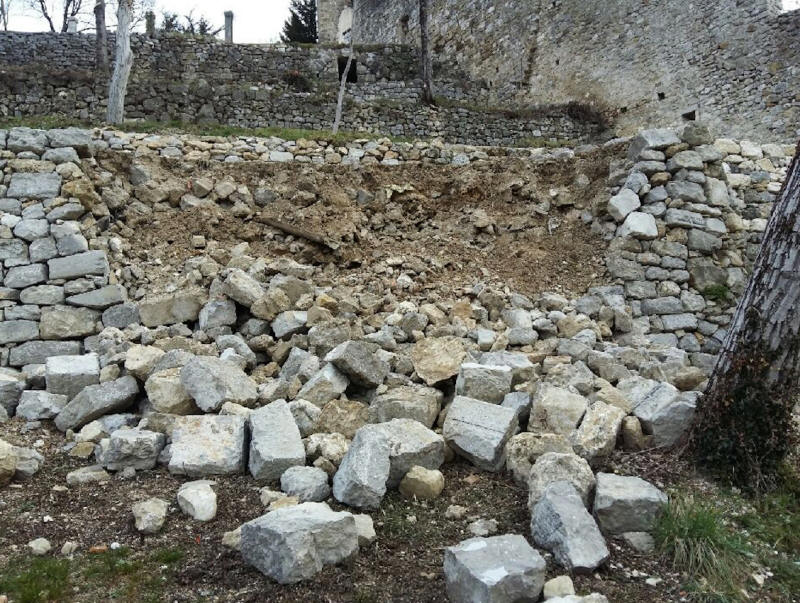

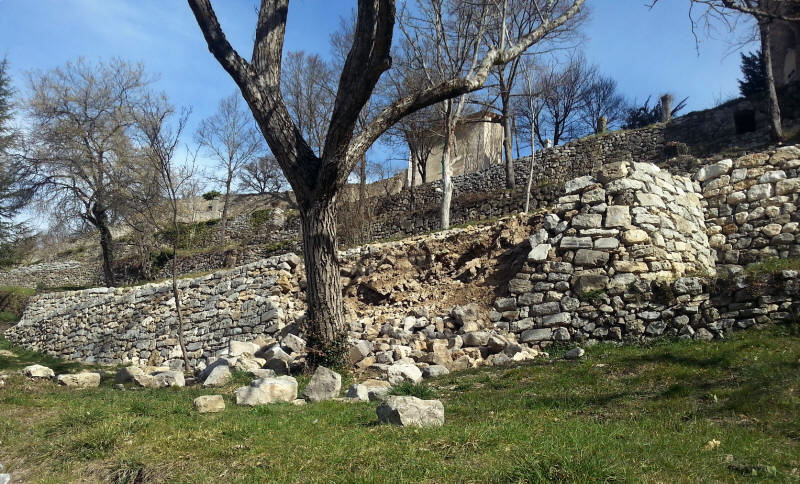

Fig. 4 - Vue de la restanque haute au démarrage du chantier. La brèche a été provoquée par une poussée importante de terrain qui a déstabilisé le parement sur la partie droite de la section. On comprendra mieux lors du décaissement les vrais facteurs ayant contribué à l'apparition de la brèche

Fig. 5 - Vue rapprochée de la restanque haute, telle que trouvée avant intervention.

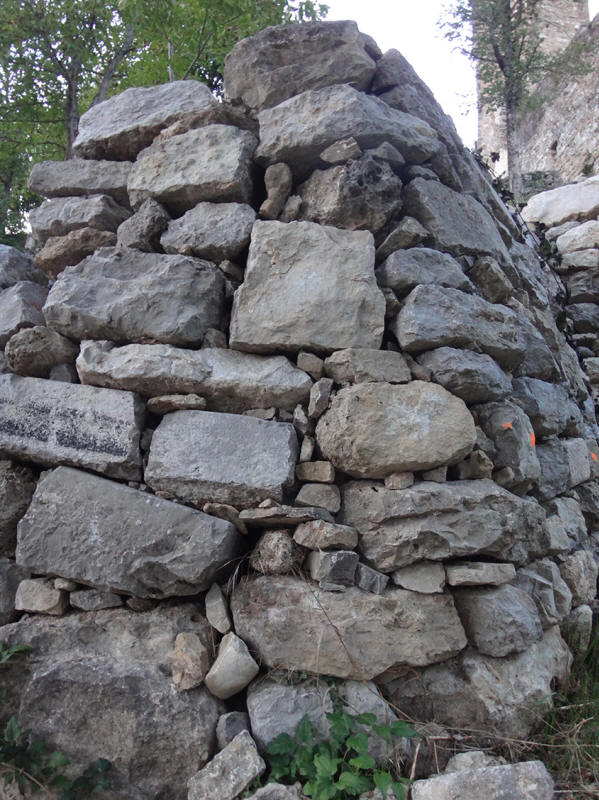

Fig. 6 - L'angle de retour du mur fait apparaître des faiblesses de maçonnerie :
- un parement non assisé,
- des pierres de taille importante mais non jointives,
- l'absence de harpage (*),
- des cales disposées sans fonction précise.
Pour information, la hauteur soubassement-couronnement est de 3 mètres à cet endroit.

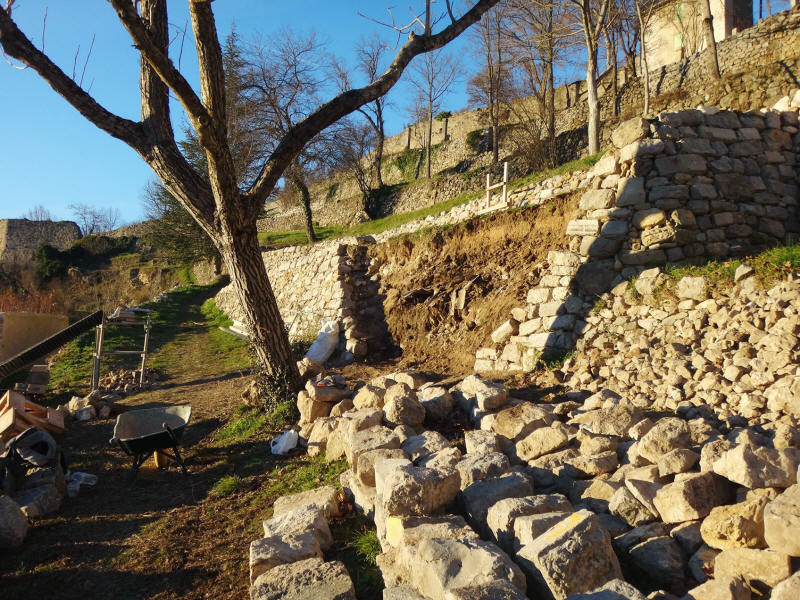

Fig. 7 - La brèche démontée et décaissée en partie. Le décaissement représente un poste important puisque trois semaines seront nécessaires pour le mener à bien. Le terrain accidenté empêche toute intervention de mini-pelle. Seul un transporteur à chenille permet la manutention de blocs et de pierres de fondation.

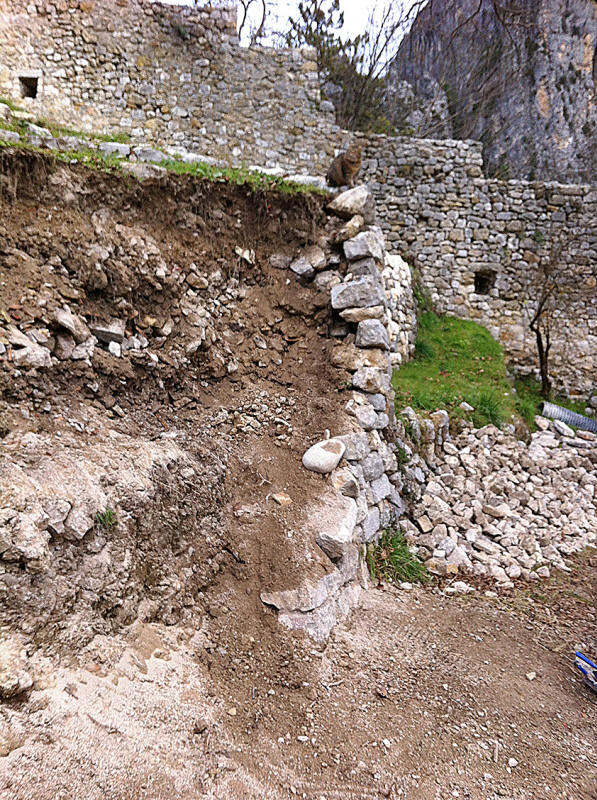

Fig. 8 - Vue de la restanque haute dont les pierres ont été purgées. Reste le décaissement en profondeur à réaliser. Sur la photo, le chat se tenant en haut de couronnement laisse bien deviner la fragilité de la maçonnerie de pierre sèche : le parement est constitué de pierres empilées, dont la profondeur de décaissement est de 40 cm au maximum. Compte tenu de la hauteur de la section, il devrait être d'un mètre minimum.

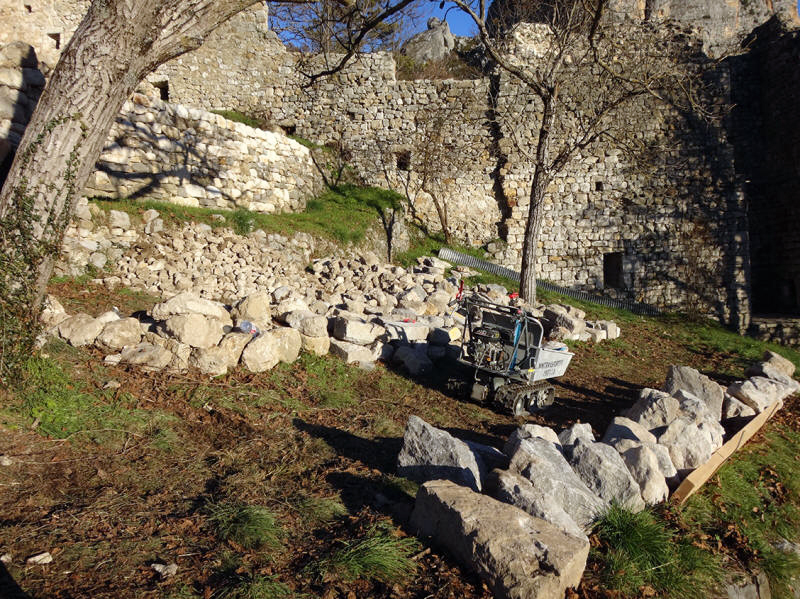

Fig. 9 - Les zones de stockage correspondent à la taille, à la forme et au gabarit des pierres (drain, fondation, couronnement, parement).

Fig. 10 - Autre vue de la brèche dont le parement a été démonté. On retrouve bien les différentes couches de terre :
- à partir des fondations, sur une hauteur d'un mètre environ, la terre végétale et les traces de pierres de drain,
- en partie supérieure, on découvre les couches successives de remblais constitué de morceaux de plaques PST amiantées (*), de débris de tuiles et de sable.

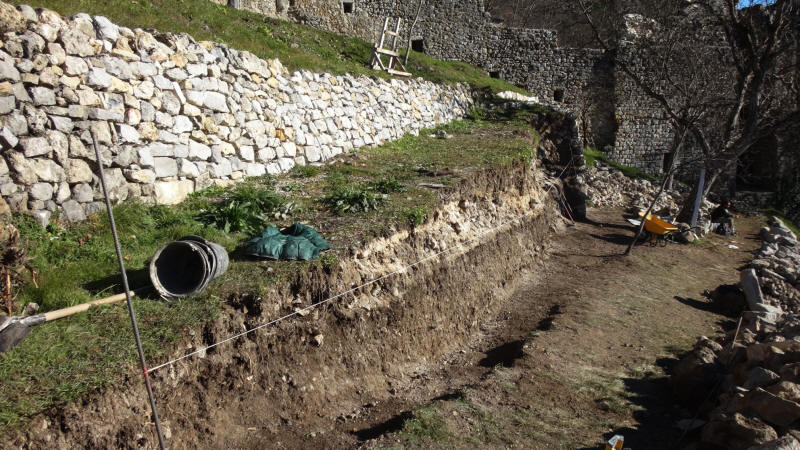

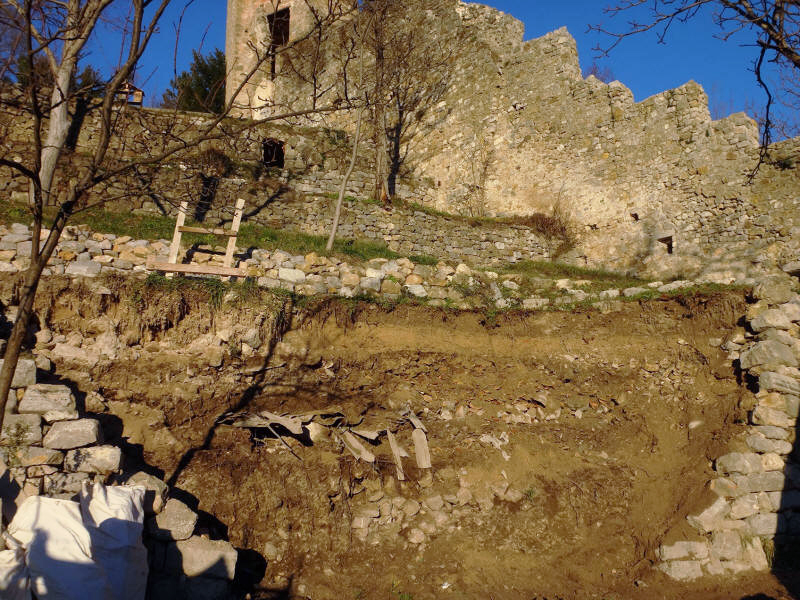

Fig. 11 - Le décaissement est bien avancé et les gabarits d'implantation validés. L'architecte des Bâtiments de France, chargé du suivi de chantier, a demandé un fruit important (20%), correspondant à celui observé initialement. Il est intéressant de noter que le fruit reste un élément important de la maçonnerie à pierre sèche mais qu'il ne suffit pas, aussi prononcé soit-il, à retenir une forte poussée de terrain. L'absence du classique sandwich « parement–blocage–drain », le manque de profondeur de la maçonnerie et la présence de sable, de tuile et de morceaux de plaques amiantées ont eu raison de cette partie de restanque dont la durée de vie se monte à moins d'une année ! L'emplacement du cordeau blanc correspond à l'arase de la nouvelle section reprise et donc constituera le couronnement définitif. La zone claire supérieure correspond à la couche de remblais disposée sur le soutènement d'origine (partie en terre végétale fonçée).

Fig. 12 - La section sur le point de recevoir les pierres de fondation. La zone claire supérieure correspond à la couche de remblais disposée sur le soutènement d'origine, la zone sombre inférieure correspond à la terre végétale.

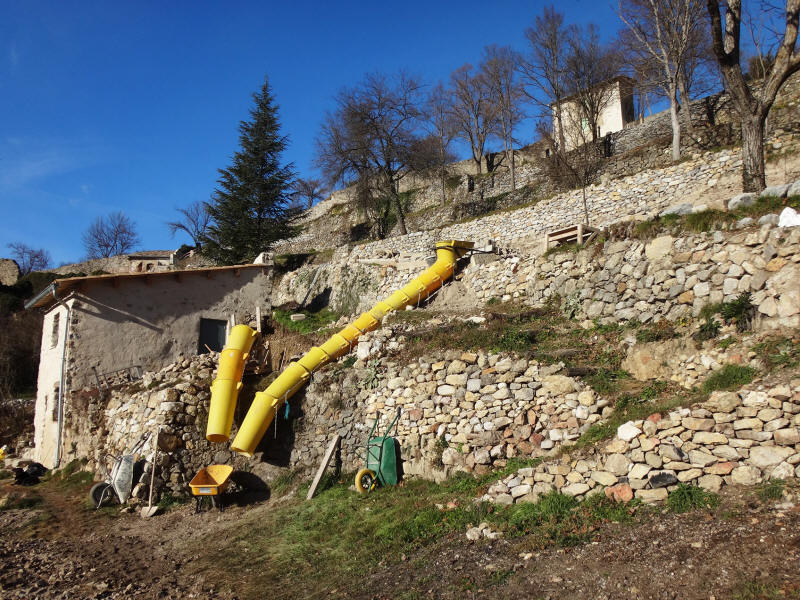

Fig. 13 - Les goulottes installées permettent une évacuation plus rapide de la terre et des gravats de décaissement. C'est un volume ahurissant de 32 m³ de terre (soit près de 40 tonnes) qui sera évacué à la main, pour un total dépassant les 200 heures.

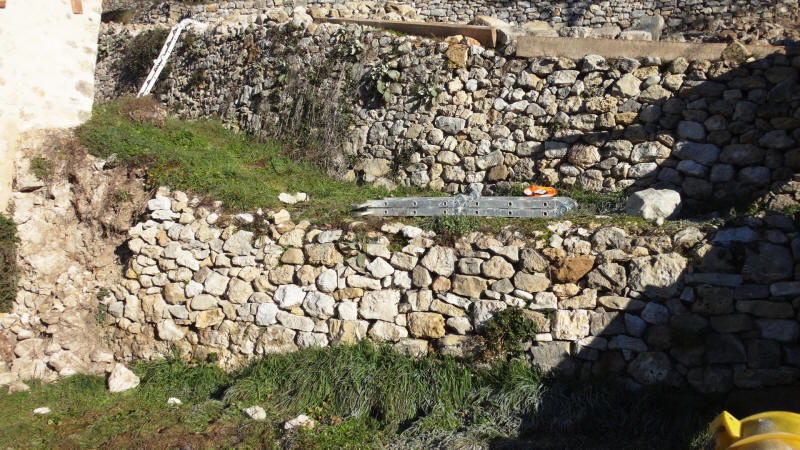

Fig. 14 - Vue du mur bas tel que trouvé à l'ouverture du chantier. La brèche sur la gauche est liée également à un défaut de harpage couplé à une fondation incertaine.

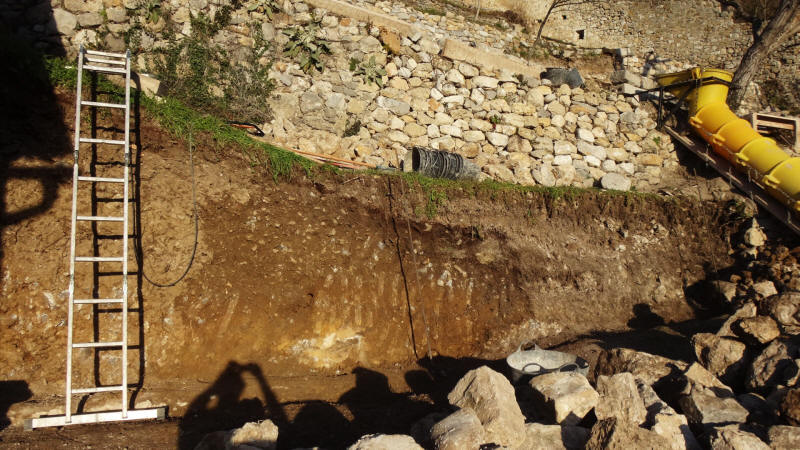

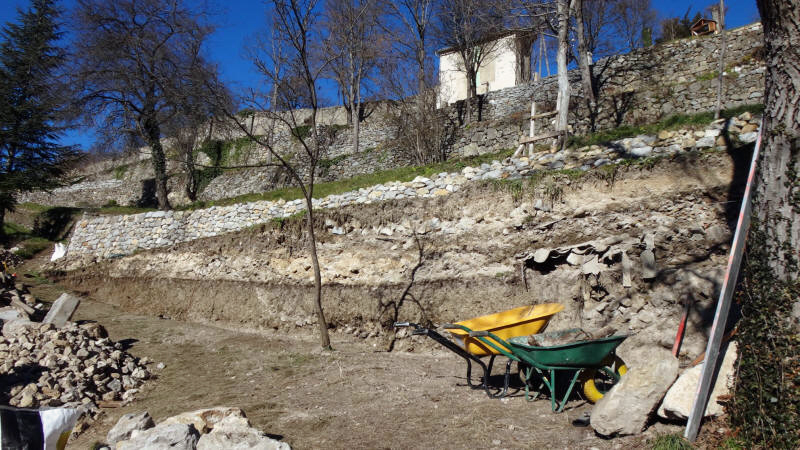

Fig. 15 - Restanque basse entièrement décaissée et démontée. La section est prête à recevoir les fondations. Comme sur l'autre restanque à reprendre, une quantité importante de remblais (partie droite) est à déplorer.

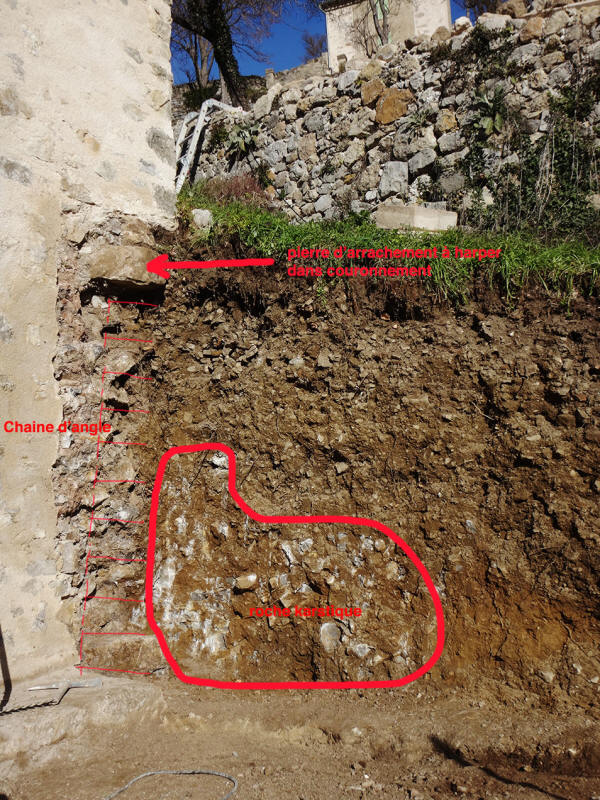

Fig. 16 - Détail de la partie gauche de la restanque basse.

Fig. 17 - Vue en coupe de l'assise de fondation.

Fig. 18 - Autre vue des pierres de fondation, disposées en boutisses (*).

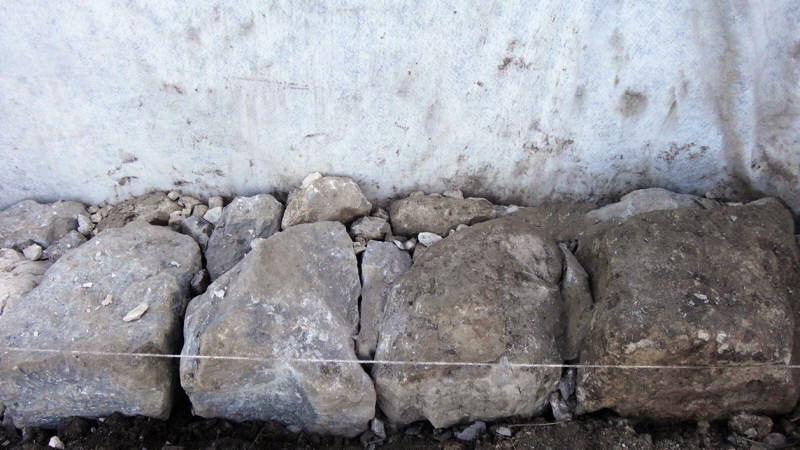

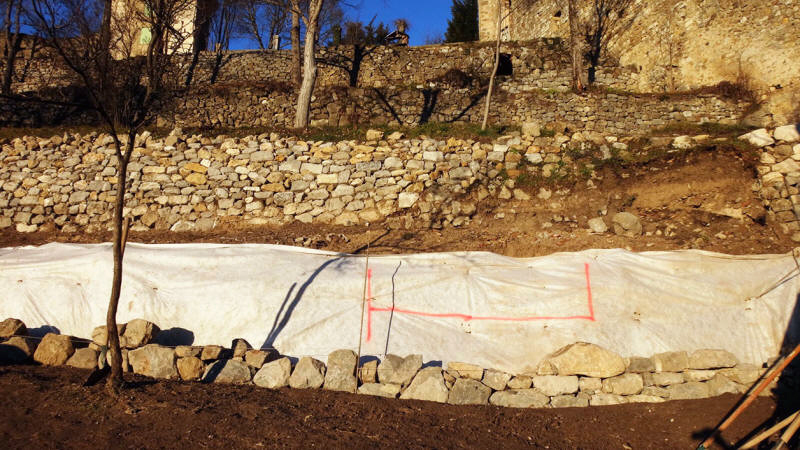

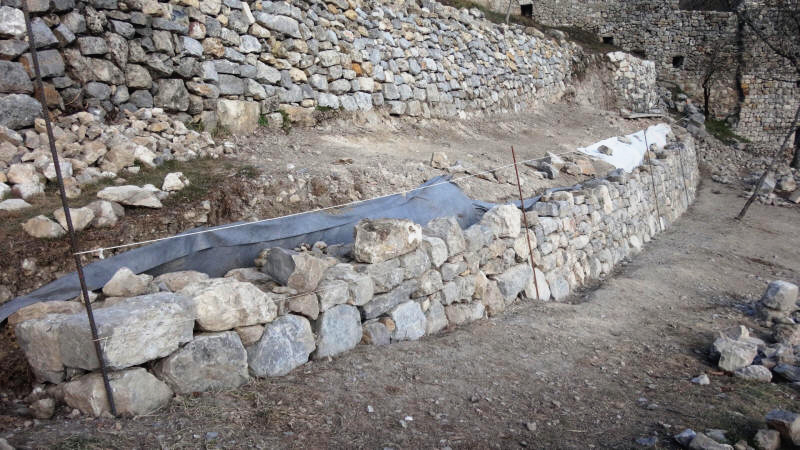

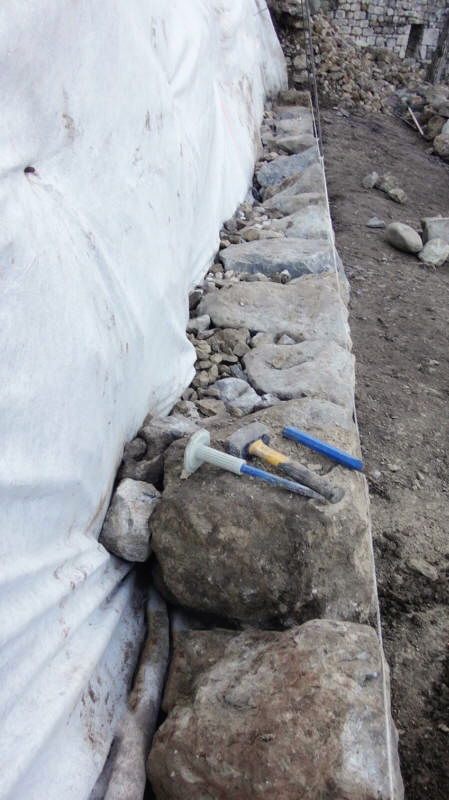

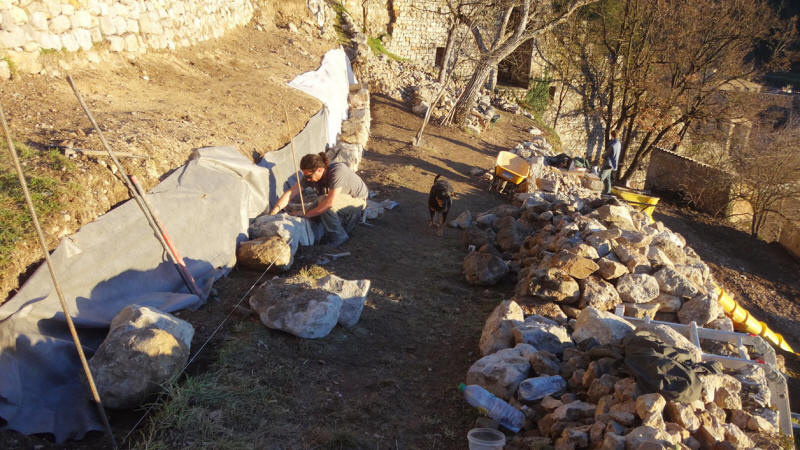

Fig. 19 - Pierres de fondation posées avec placement du géotextile (*). La zone délimitée au marqueur correspond à l'ancien emplacement de la brèche.

Fig. 20 - Les assises de fondations du mur  haut sont achevées avec une grande majorité de pierres d'enrochement. Le remontage peut commencer.

Fig. 21 - Le remontage se poursuit...

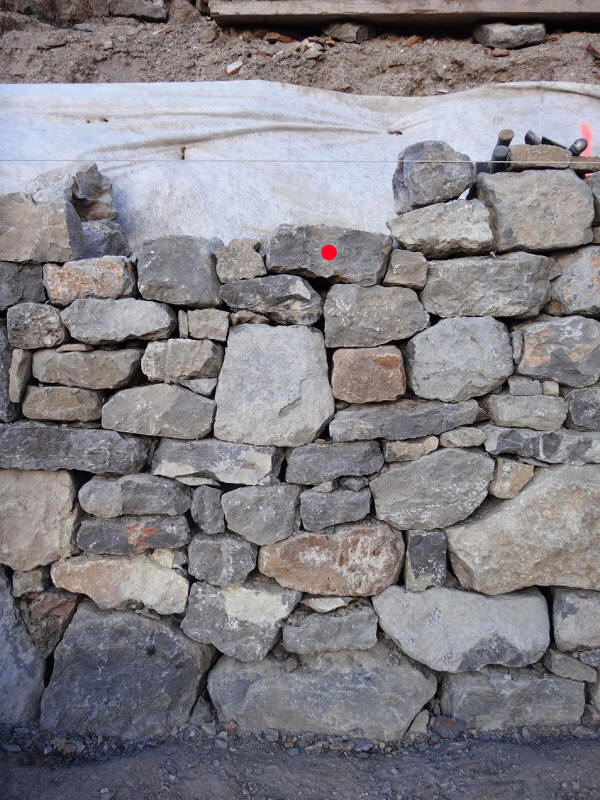

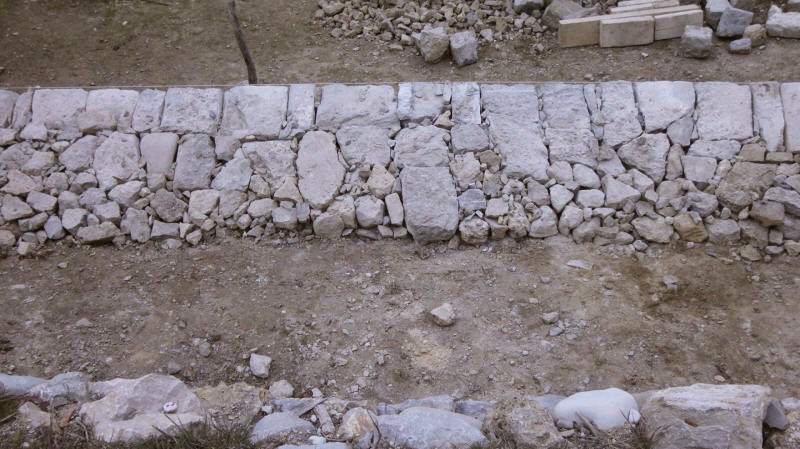

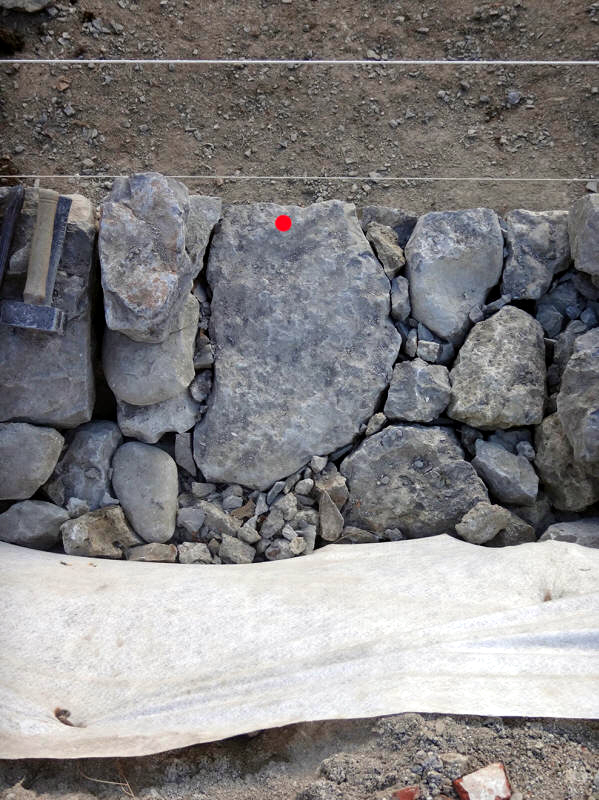

Fig. 22 et 23 - Le point rouge est disposé sur une pierre qui ne représente pas un volume très important en parement mais qui permet, placée en profondeur, un ancrage efficace.

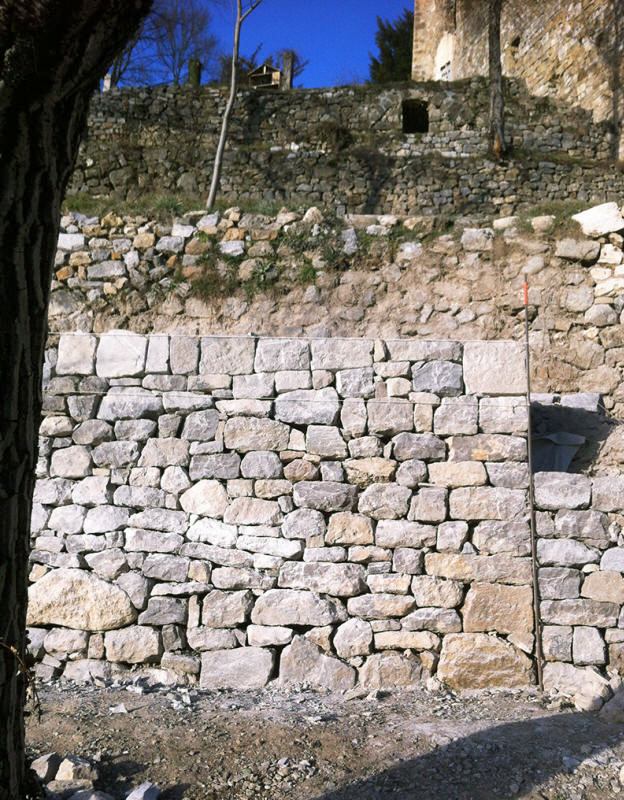

Fig. 24 - À ce stade, pour achever le mur haut, il reste à faire 40 % du cubage d'origine soit 7,2 m³ comprenant la fin du remontage du parement puis du couronnement. Le cordeau blanc en haut de l'élévation correspond à l'arase du couronnement.

Fig. 25 - Premières pierres de couronnement posées.

Fig. 26 - La difficulté vient du fait qu'il s'agit de pierres de voirie (*) de récupération, dont certaines en forme de claveaux. Il n'est pas possible de travailler autrement qu'à joints serrés, ce qui entraîne un temps d'exécution particulièrement long.

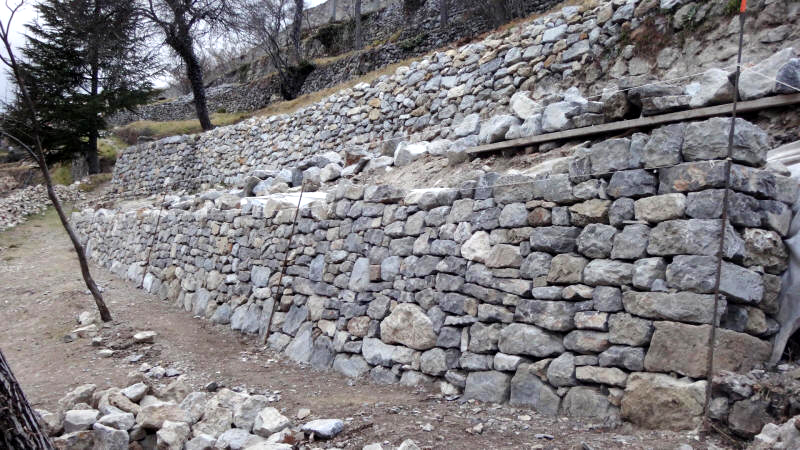

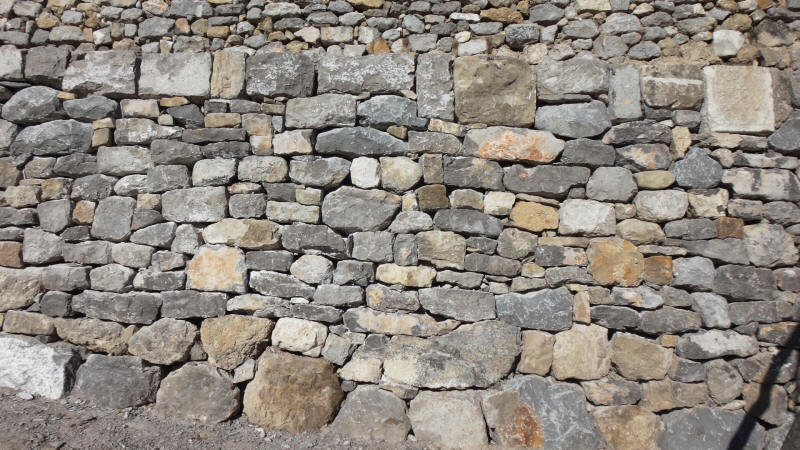

Fig. 27 - Détail de l'appareillage d'une partie de la section remontée du mur haut.

Fig. 28 - Vue prise depuis la restanque qui se trouve au-dessus du mur haut repris.

Fig. 29 - Cette vue permet de visualiser la profondeur de la section remontée (entre 70 cm et un mètre).

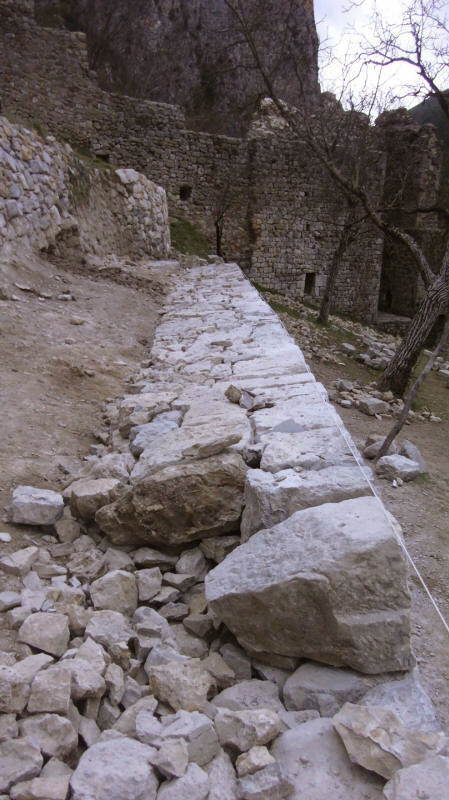

Fig. 30 - Le couronnement du mur haut est achevé.

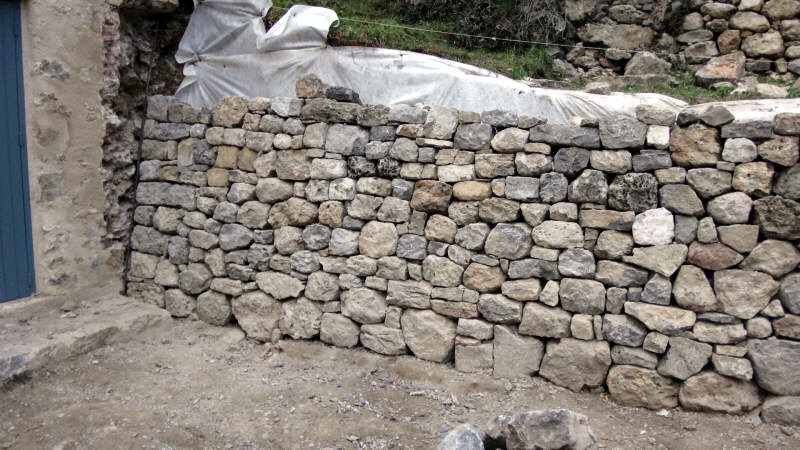

Fig. 31 - Pour ce qui est du mur bas, il reste à faire 21 % du cubage d'origine soit 1,5 m³ comprenant la fin du remontage du parement puis du couronnement. Le cordeau blanc en haut de l'élévation correspond à l'arase du couronnement.

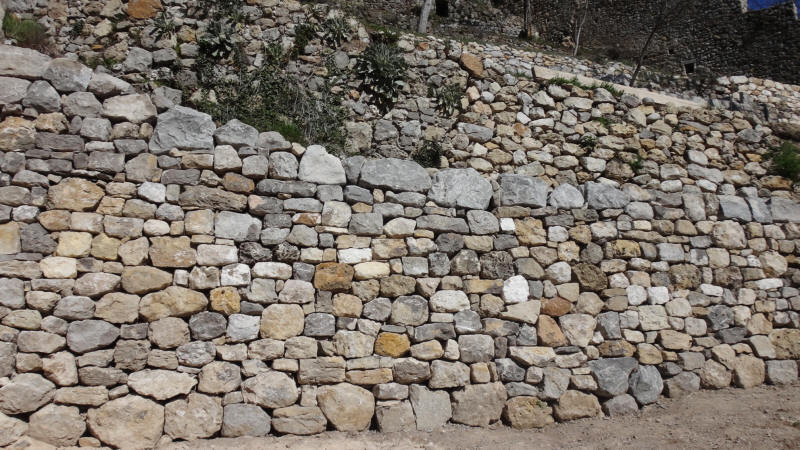

Fig. 32 - Le mur est achevé dans son intégralité.

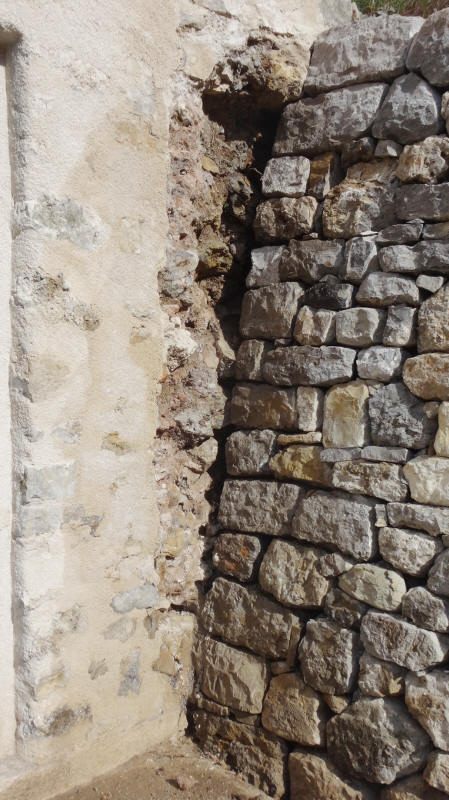

Fig. 33 - On peut constater le soin qui a été apporté à la maçonnerie harpée. Elle est désolidarisée du mur pignon du cabanon et sera néanmoins maçonnée au cabanon à la demande du client.

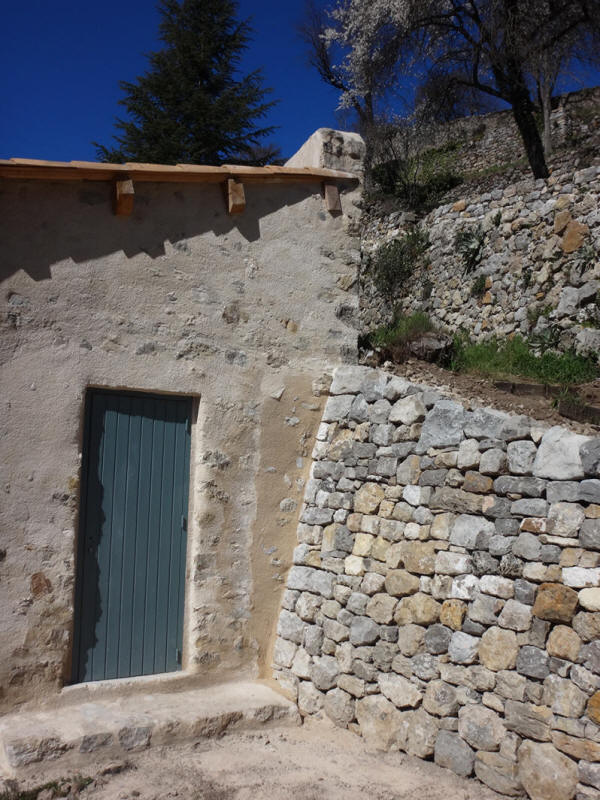

Fig. 34 - La maçonnerie harpée est désormais solidarisée au mur-pignon du cabanon.

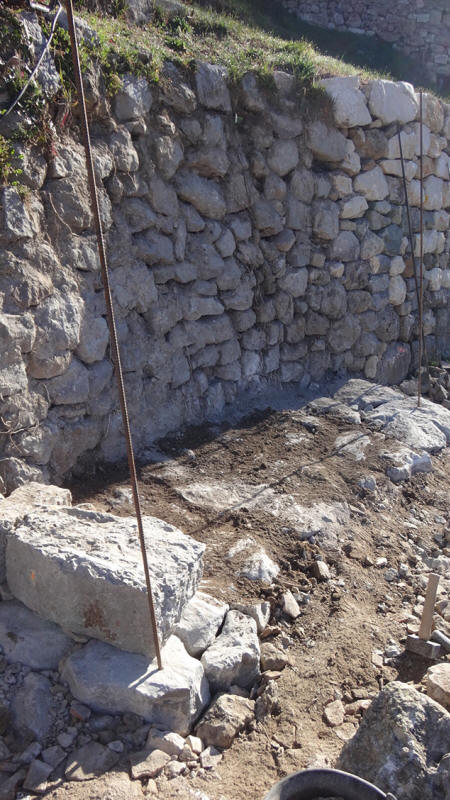

Fig. 35 - Création d'un escalier droit sur la restanque haute pour atteindre la restanque supérieure. Il repose sur des fondations surdimensionnées ayant la particularité d'être caladées (la hauteur des pierres posées sur chant est d'environ 30/40 cm).

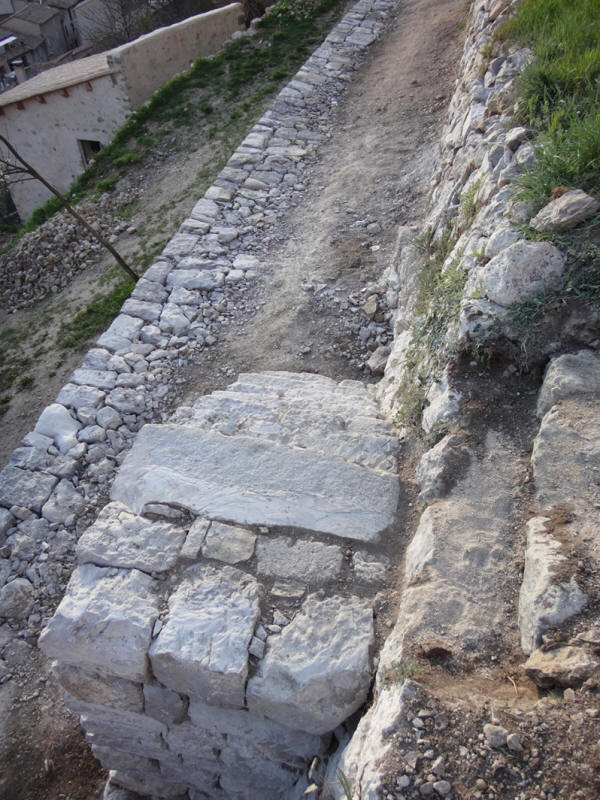

Fig. 36 - Vue du seuil de l'escalier, ses marches permettent d'accéder avec confort à la restanque supérieure.

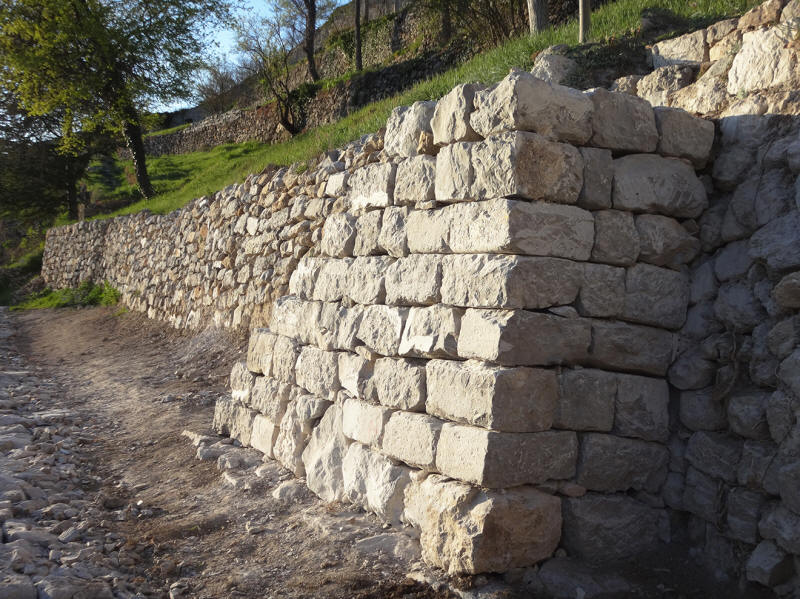

Fig. 37 - Intégralement réalisé en pierre sèche, l'escalier comporte huit marches avec un palier supérieur. Son volume final est de 3,5 m⁵ environ (2,36 m de largeur, 1,6 m de hauteur et 1 m environ de profondeur). La hauteur de marche est de 18 à 20 cm. Le fait de bénéficier de pierres de voirie a permis de réaliser l'ensemble en quelques jours. La plupart des pierres sont bouchardées (*) à la main, ce qui laisse imaginer le temps passé pour chaque moellon. On regrettera la présence de coups de disqueuse sur certains parements. L’architecte des Bâtiments de France s’est assuré de la solidité et de la fonctionnalité du nouvel escalier en pierre.

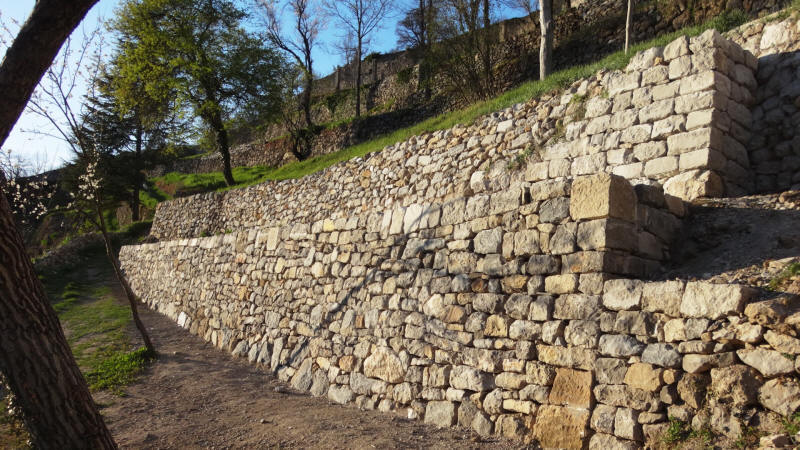

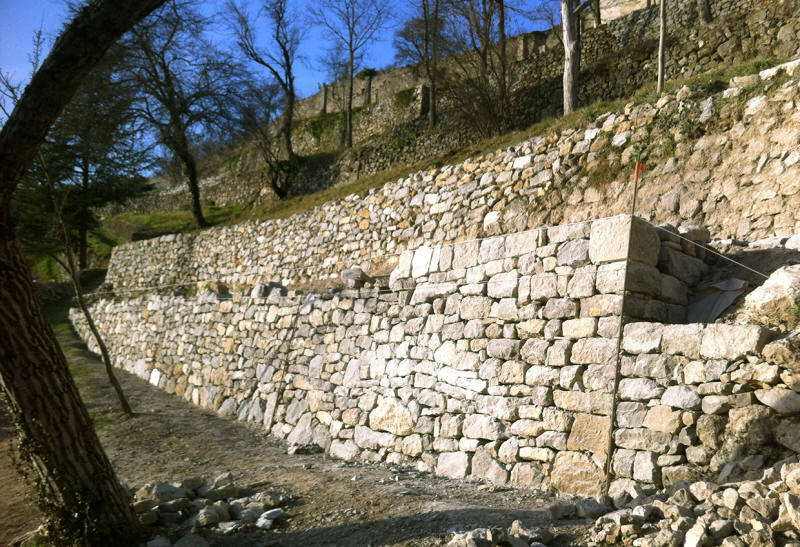

Fig. 38 - Vue générale de la restanque haute achevée, avec son escalier juste au-dessus de l'angle harpé..

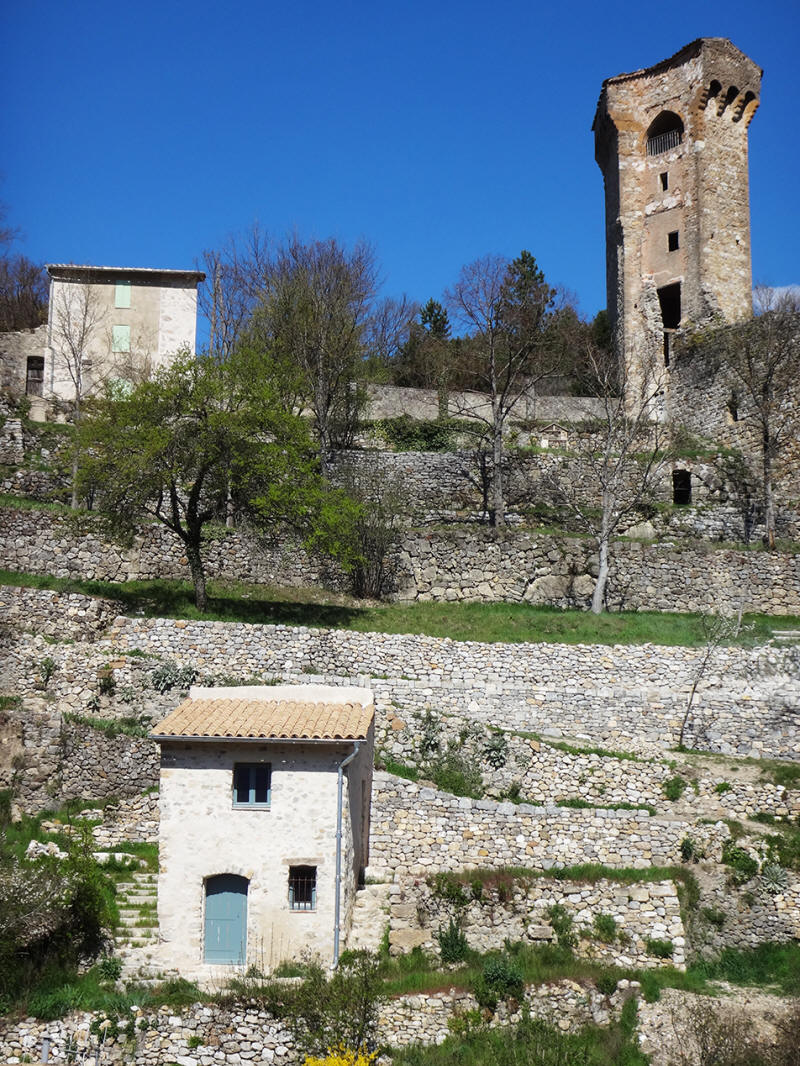

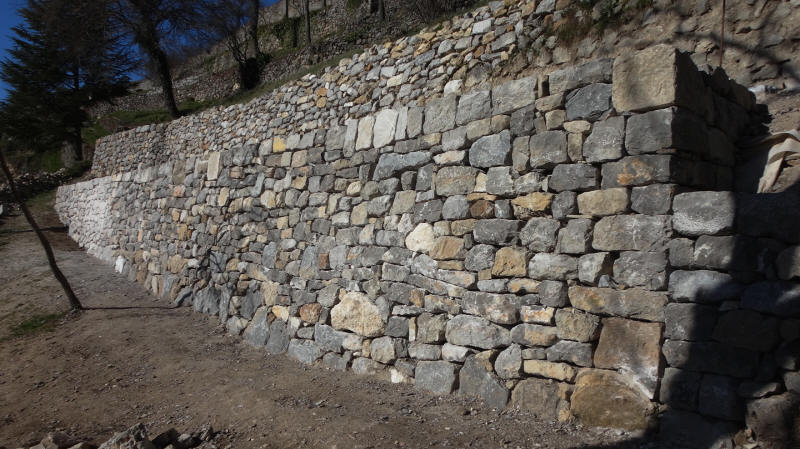

Fig. 39 - Vue générale des restanques réhabilitées (les murs restaurés sont ceux ayant un couronnement de gros blocs).
